Blockstream Jadeの分解

AndGoハードウェア担当 • 2021年07月07日

こんにちは。AndGoのハードウェア担当の片山です。

今回はTrezor Oneをさらに深ぼっていく予定だったのですが，BlockstreamのJadeというハードウェアウォレットを入手し分解しましたので，レポートしたいと思います。Jadeは小型の液晶画面，ジョグダイアル，カメラが付き，バッテリーで動作します。M5Stack社のM5Stick CやVに構成が非常に似ていますが，完全に同じというわけでもなく独自に開発したもののようです。

今回は写真の枚数が少し多めですので，番号を振り記事に対応させています。

(1) フタを開けたい衝動を抑え，電源が入ることを確認。大きめの消しゴムぐらいのサイズです。電源ボタン(下)とボタン(正面)，ジョグダイアル(上)がついています。ボタンの役割が直感的にわかりにくいですが，操作感は悪くない感じです(ジョグダイアルが使えなくなった個体があったという噂もありますが・・・)。USB Type-Cで充電しリチウムイオン電池が入っているのでUSBケーブルを抜いても動作します。液晶はフルカラーです。

(2) 1.5mm(もしかすると1/16インチ？)の六角レンチで１本で分解することができます。六角レンチはホームセンター等で入手可能です。筐体の中に電子回路基板と電池がコンパクトに詰め込まれています。プラスチック部品も４個だけで非常に低コストでできています。液晶モジュールがむき出しなので，耐久性が若干心配です。

(3) 電子回路基板の裏側を見てみます。カメラモジュールが見える他に，シルク印刷(白文字)で「For Evaluation Only」と書かれています。「評価用以外には使わないでね」ってことですが良いのでしょうか・・・。

(4) 横から見てみます。液晶画面が少し浮いていますが，電子回路基板と液晶の間にスチロールでできたスペーサーが両面テープで貼り付けられています。片方が傾いていますが，もともとこのような形になっていました。電気が流れるようなものでないので大丈夫といえば大丈夫ですが，割といい加減な作りになっています。

(5) 表面を詳しく見ていきます。液晶の右側に比較的大きなICが見えます。ピン数も多いので一見重要そうな部品ですが，AXP192という電源管理ICです([http://www.x-powers.com/.../product_detail/article_id/29](http://www.x-powers.com/.../product_detail/article_id/29)) USB給電とバッテリー充放電，液晶のバックライト，マイコンへの電源供給などを行っています。M5Stick Cでも使われている部品のようです。またバッテリーは300mAhの容量のものがついています。スマホのバッテリーに比べると1/10程度の容量です。直にはんだ付けされているのがちょっと気になります。というのもリチウムイオン電池は最近は安全になってきているとはいえ，プラス端子とマイナス端子をショートさせると大きな電流が流れます。リチウムイオン電池そのものも発熱して最悪の場合は発火することも考えられます。本来は安全のためにコネクタでしっかり接続し，交換もできるようにすべきです。

(6) カメラモジュールだけ取り出してみました。これはM5Stick Vでつかわれているものと同じもののようです。解像度は1600 x 1200です。OV2640というモジュールでSiPEEDという深センの会社が製造しているモジュールということが分かりました。

(7) ESP32 D0WDQ6というマイコンが使われています。マイコンといってもSoC (System on Chip)というカテゴリのもので，ESP32はWiFiやBluetoothモジュールも入っています。左側に見える板金でできた部品がWiFiとBluetoothのためのアンテナです。L字型にえぐられていますが，アンテナ設計としてはこの形が寸法も含めて非常に重要です。左下に8本足のICがありますがこれはフラッシュメモリです。サイズは32Mbitです(データシート上は単位はbyteではなくbit)。どのような情報を入れているのかが非常に気になります。秘密鍵をいれているとすると，このICはプロテクトがかけられないので，簡単に取り出せてしまいます。

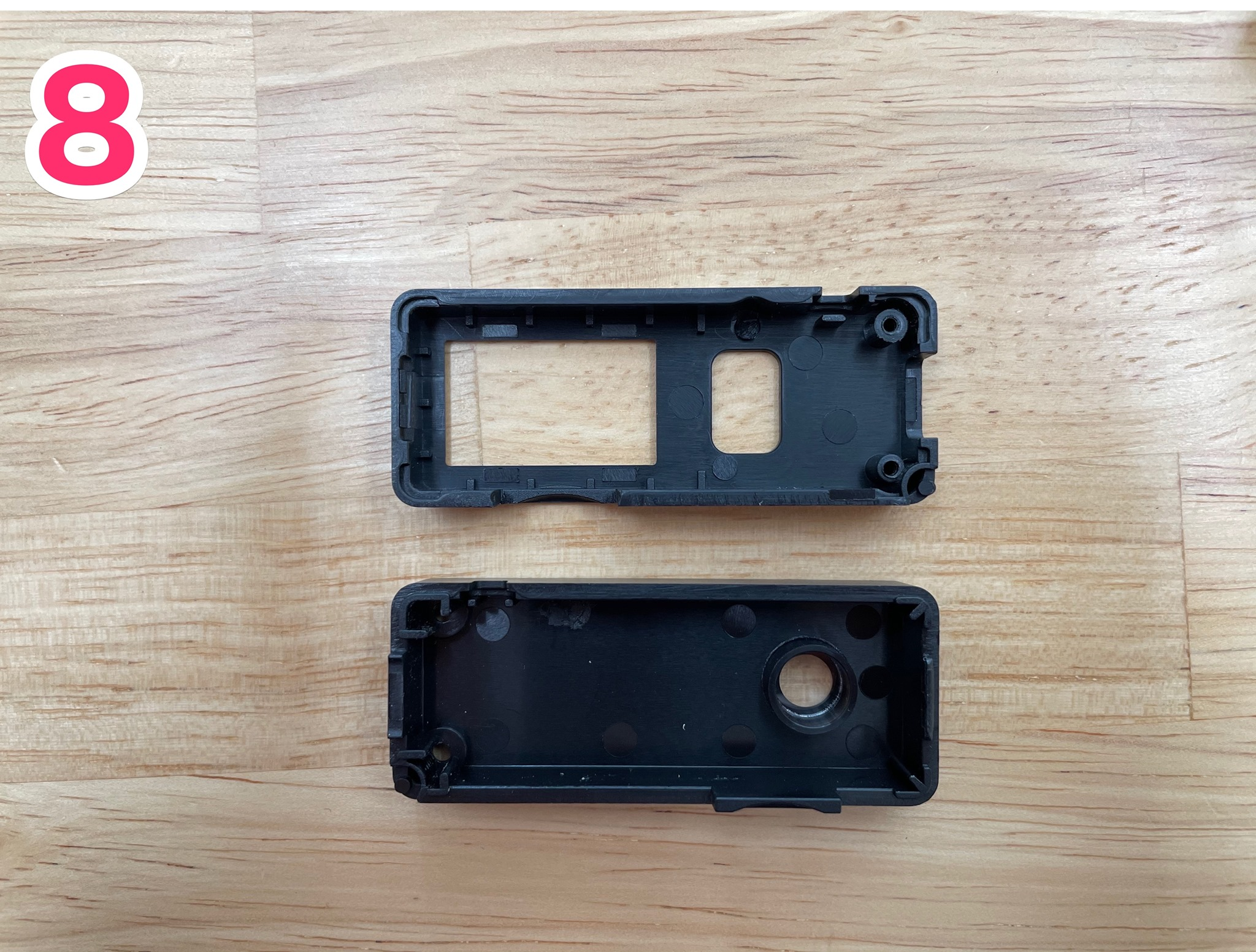

(８) 筐体は独自に設計・製造したもののようです。ネジ2本で組み立てができるシンプル設計です。

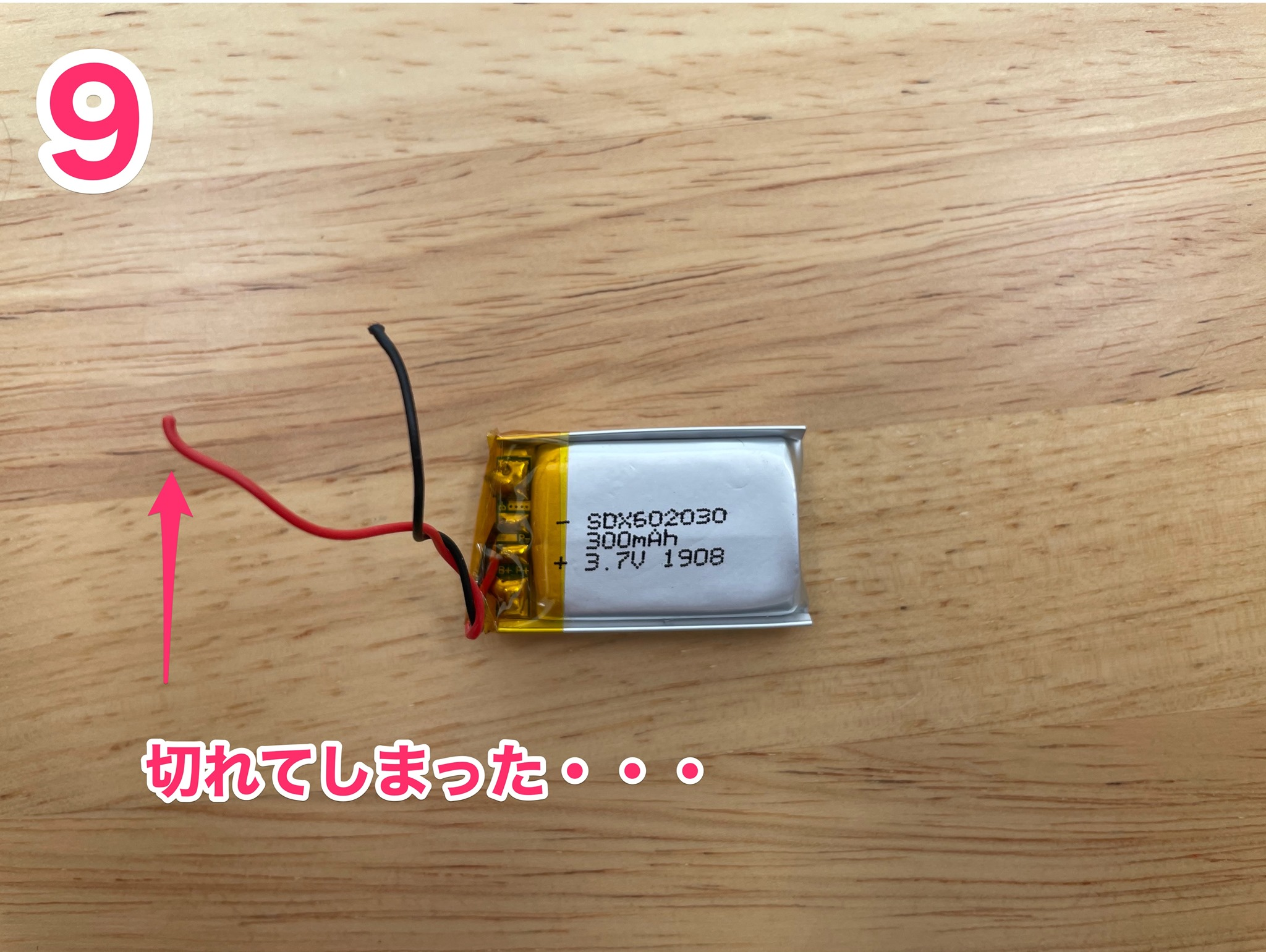

(9) 撮影しているうちにリチウムイオン電池の導線が切れてしまいました・・・！いとも簡単に切れてしまったので少々不安が残ります(会社の経費で購入したものなので，一応修理しました)。そもそも，このリチウムイオン電池の寿命は３年程度ですので，長期の運用には向いていません。いつか電池が劣化して使えなくなってしまいます。TrezorやLedgerがUSB給電なのはそのような理由です。
